Market News
因为专注,所以专业

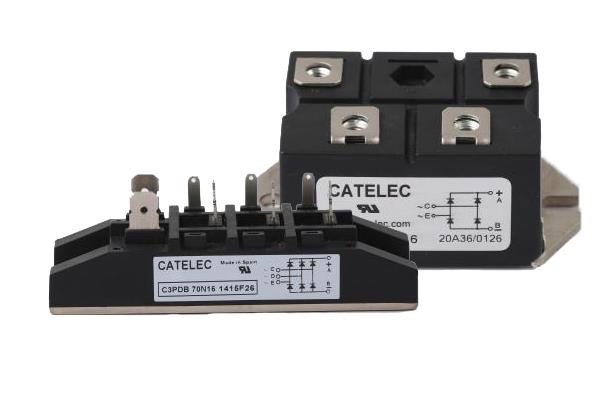

整流桥模块便是将整流管封在一个壳内了。分全桥和半桥。全桥是将接好的桥式整流线路的4个二极管封在一块。半桥是将4个二极管桥式整流的一半封在一块,用两个半桥可组成一个桥式整流线路,一个半桥也能组成变压器带中心抽头的全波整流线路,选用整流桥模块要考量整流线路和电压。 整流桥模块型号规格整流桥堆通常用在全波整流线路中,它又划分为全桥与半桥。全桥是由4只整流二极管按桥式全波整流线路的形式连接并封裝为一个整体的。全桥的正方向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等各种规格,耐压值(最高反方向电压)有25V、50V、100V、200V、300V、400V、...
整流桥模块是电源作整流用的专用型模块。其产品有5大类别,如下图所示。 图1整流桥模块三相桥式整流线路图a为三相桥式整流模块;图b为单相桥式整流模块;图c为负三臂整流桥模块;图d为正三臂整流桥模块;图ε为单相半控桥式整流模块;图f为整流模块外形尺寸图。现阶段,国产整流桥模块整流电流为100A左右,抗压高达数千伏新手对整流二极管、晶舸管、整流桥的工作原理如不甚了解,可阅读《经典晶体管电子线路300例》(机械工业出版社)。釆用1只三相桥式整流模块,就能轻松地构成1个三相桥式整流线路线路如图g所示。上述便是CATELEC西班牙对整流桥式模块三相桥式整流电路图的介绍,CATELEC西班牙提...
晶闸管模块又叫可控硅模块。自20世纪50年代面世之后现已发展壮大成1个大的家族,它的核心人员有单向晶闸管模块、双向晶闸管、光控晶闸管模块、逆导晶闸管模块、可断开晶闸管模块、快速晶闸管模块,等等。现在大家用的是单向晶闸管模块,也就是人们常说的普通晶闸管模块,它是由四层半导体材料构成的,有3个PN结,对外有3个电极〔图2(a)〕:一层P型半导体引出来的电极叫阳极A,三层P型半导体引出来的电极叫调控极G,第四层N型半导体引出来的电极叫阴极K。从晶闸管模块的电路符号〔图2(b)〕可以看出,它和二极管一般是一类单方向导电的元件,关键是多出一个调控极G,这就使它具备与二极管根本不一样的工作特征。 可控硅模块的主要参数有:...
硅整流桥组是1种用硅整流器件构成的整流回路设备。按交流电源相数的差异,可分成单相整流桥和三相整流桥。这类整流回路设备的构造通常分成2种。1种是管芯按所需形式接成桥后,密封在外壳中,用环氧树脂浇筑密封、塑料密封或金属密封,散热器与外壳变成一体,或外加散热器。密封后的桥组有交流输入端子和直流輸出端子。这类构造有着体型小、使用便捷、安装简易等优势,弊端是当中器件有个别毁坏时无法拆换。另一种是整流器件固定在散热器上,按所需电路接成桥组。这类构造有整体性好、结构紧凑、体型小等特征。前面一种常用于小功率桥组,后面一种常用于中功率及大功率桥组。另外,再有在同一个硅片上做成整流桥的固体电路。原理:正极和正极接...

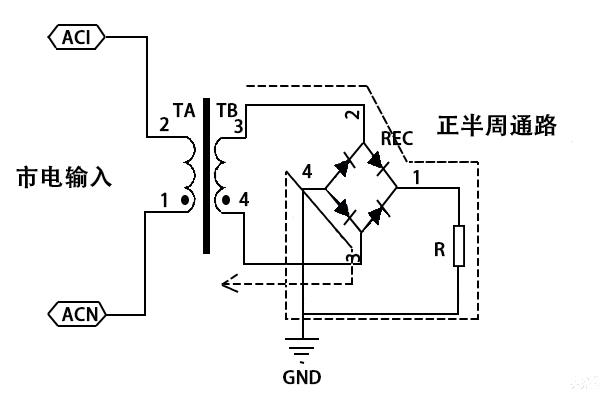

电源的整流桥部分选用了一体式的整流桥模块,整流桥模块的功能就是可以利用二极管的单向导通的特征,将电平在零点上下波动的交流电变换为单向的直流电,通常电源中选用的整流桥模块除开这种单颗集成式的再有选用四个二极管完成的,它们的原理完全相同,功能便是整流,把交流电变成直流电。 实际上便是把4个硅二极管接成桥式整流线路之后封装一起用塑料包装起来,引出4个脚,当中2个脚接交流电源,用~符号表达,2个脚是直流输出,用+-表达。特征是便捷小巧,不占地方。规格型号通常直接用参数表达:50伏1安,100伏5安等。倘若你要使用整流桥模块,选用的时候留些余量,比如要做12伏2安培输出的整流电源,就可以选用25伏5安培的桥。 ...
